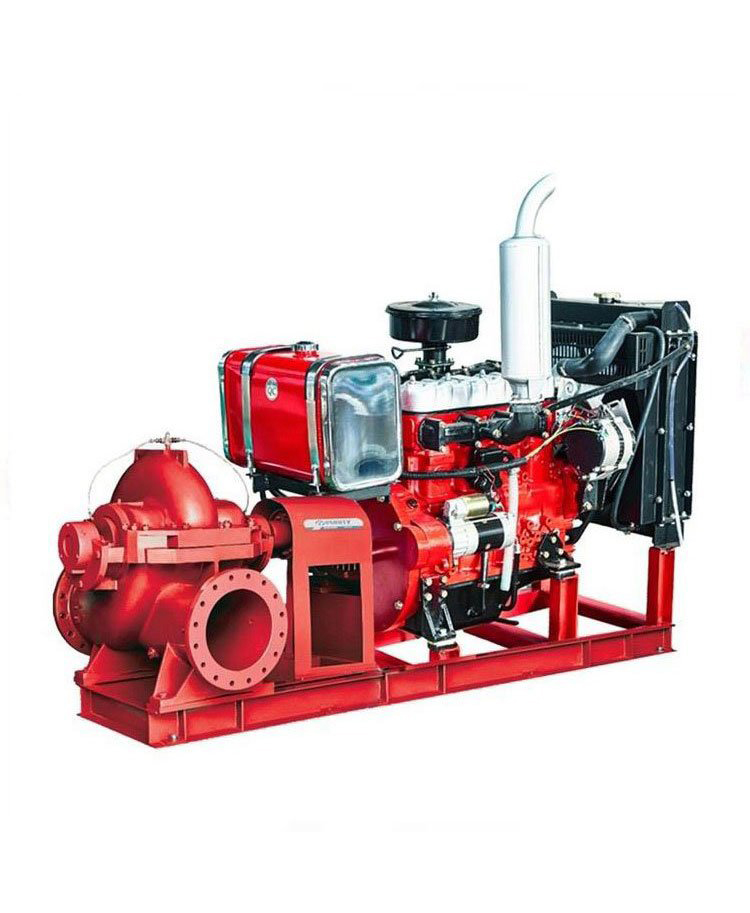

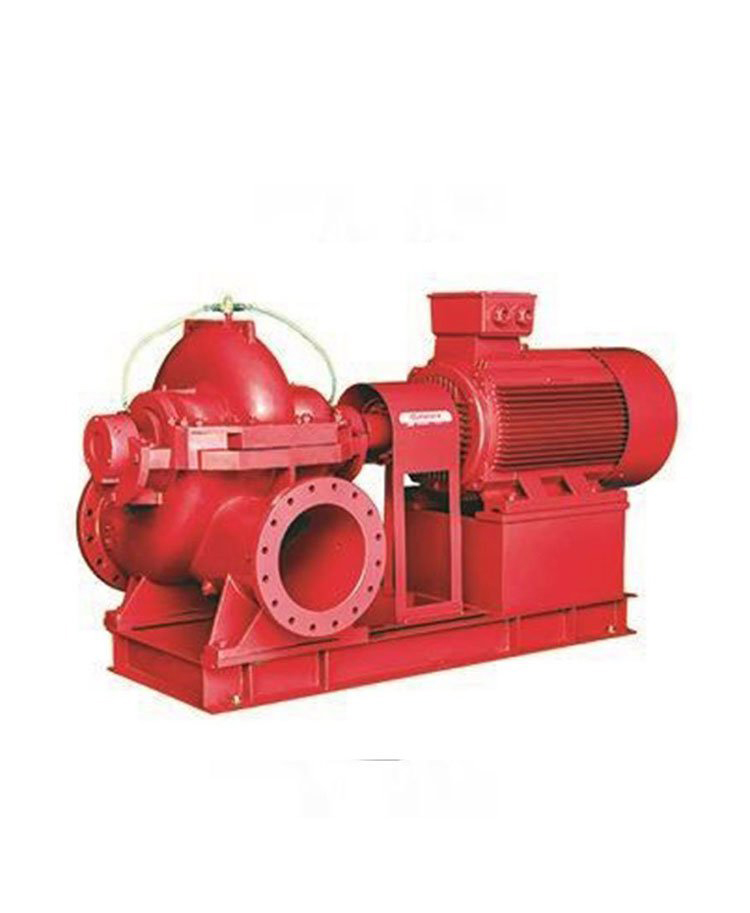

مضخة سبليت كيس

الوصف الفني

• مضخة طاردة مركزية لإطفاء الحريق أفقية أحادية المرحلة بحلزون مزدوج وجسم منقسم محورياً، مخصصة للسعات الكبيرة وأعلى كفاءة وموثوقية.
• التماثل في التصميم يضمن أقل انحراف للعمود وأفضل ثبات عند العزوم والسرعات العالية.
• سهولة في الفحص الداخلي والصيانة — كراسي المضخة وحلقات منع التسرّب الميكانيكية بتتصلّح بدون فك وصلات المواسير أو وصلات الموتور الكهربائي. القواعد من صلب مصنّع مع طبق تجميع التنقيط.
• الصيانة سهلة بفضل تصميم الجسمين بدون الحاجة لفك الموتور أو الكوبلنج. ينقسم الجسم رأسياً أو أفقياً بالنسبة للمروحة، فبيدّيك مضخة سبليت كيس رأسية أو أفقية. بعض المصنّعين بيقدّموا تكوينات مخصصة لتحسين الأداء لتطبيقات معينة. فلنشات السحب والطرد على نفس المحور لسهولة التركيب. المراوح متّزنة ديناميكياً لتقليل الاهتزاز والتآكل.
• تصميم جسم حلزوني منقسم محورياً.
• جسم المضخة بطلاء مضاد للصدأ HT250.
• مروحة شعاعية ثنائية الدخول من AISI 304 أو HT250.
• أكمام حماية للعمود في منطقة الإحكام.
• متاحة بحلقة منع تسرّب ميكانيكية أو حلقة حشو معبأة.
• كراسي بأسطوانات مدحرجة معبأة بالشحم ومحكمة الإغلاق مدى العمر.

التطبيقات

• مناسبة للاستخدام مع المياه النظيفة والسوائل غير العدوانية كيميائياً على المواد المصنوعة منها المضخة.
• المضخات الطاردة المركزية موصى باستخدامها في إمداد المياه، أنظمة التنظيف، رفع الضغط، أنظمة إطفاء الحريق، الري، التطبيقات الصناعية، تدوير المياه في أنظمة التكييف، والتطبيقات الزراعية.

المواصفات وحدود التشغيل

• درجة حرارة السائل بين -10℃ و +120℃.
• درجة الحرارة المحيطة لحد +50℃.
• أقصى ضغط تشغيل 25 بار.
• نطاق القدرة 1.8 - 1780 ك.و.
• نطاق التدفق 0 - 4500 م³/ساعة.
• قطر ماسورة السحب DN: 125-700 مم (5″-28″).
• قطر ماسورة الطرد DN: 80-600 مم (3″-24″).
